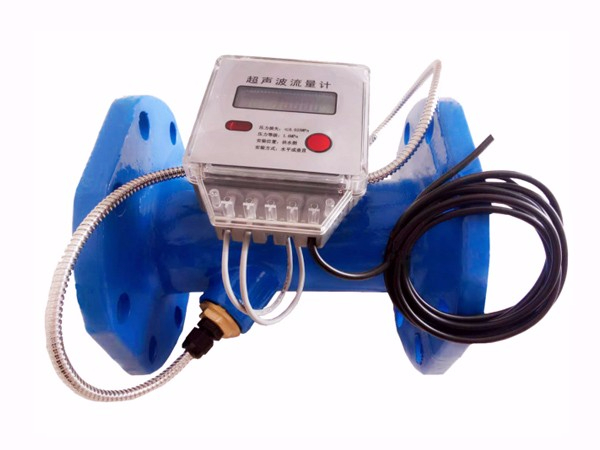

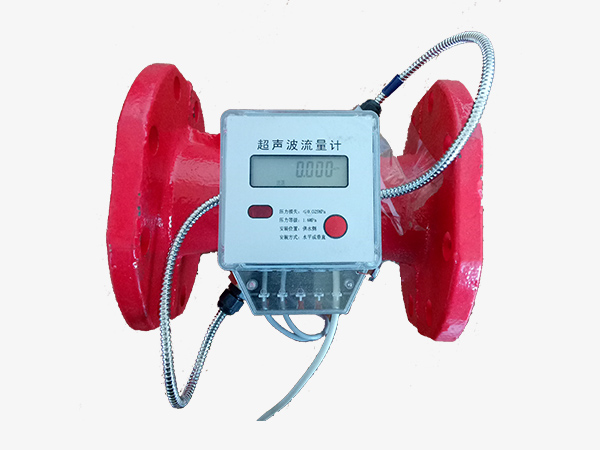

  • 超声波流量计

超声波流量计

超声波流量计原理:超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。

全国热线

0534-2677773

产品简介 / Introduction

产品原理Product Profile

超声波流量计原理:超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。

为了适应不同管道材料、管径大小等超声波换能器的安装位置有:外夹式、插入式和管段式三种。

产品类型product type

超声波探头共有V方式、Z方式和插入式三种安装方式,探头外贴式有V方式和Z方式两种,插入式探头安装方式一般用Z方式。

  • V方式(声波反射式)

    当管道为新管道,内无污垢锈蚀现象,且管径较小,DN≤150时,建议采用V方式安装探头。

  • Z方式(声波直传式)

    当管道为新管道,内无结垢锈蚀现象,且管径较大,DN>200时,建议采用Z方式安装探头。

  • 插入式

    适用于:1.管道内壁锈蚀或结垢严重;2.钢管内衬沙浆水泥等;3.水泥管;4.铸铁管等。

产品特点Product characteristics

德州仁铭

01特别的信号数字化处理技术,使仪表测量信号更稳定、抗干扰能力强、计量更准确。

02无机械传动部件不容易损坏,免维护,寿命长。

03电路更优化、集成度高;功耗低、可靠性高。

04智能化标准信号输出,人机界面友好、多种二次信号输出,供您任意选择。

05管段式小管径测量经济又方便,测量精度高。

产品参数Product parameters

超声波流量计产品参数
被测介质 水、污水、海水、酒精、各种油类等能传导超声波的单一均匀稳定的液体。
测量管径 外夹式DN15~DN3000(分小号、中号和大号探头3种)
插入式DN≥80(适应钢管有内衬,铸铁管和水泥管)
标准管段式DN50~DN1000
测量精度 外夹式和插入式1.0级(±1.0%R),标准管段式0.5级(±0.5%R)
重复性 优于±0.2%或±0.5%
流体方向 正、反向双向计量,可计量正、负、净累积量
流速范围 0~±32m/s
适用管材 碳钢、不锈钢、铸铁、水泥、铜、PVC、铝等均匀、质密的管道,允许有衬里(外夹式传感器不适用水泥管材)
流体温度 ≤160℃
流体浊度 ≤10000ppm且气泡含量小
主机种类 固定壁挂式、固定盘装式、手持式、便携式、防爆型
探头等安装方式 外夹式、插入式、管段式
显示 全中文显示瞬时流量、流速、累积量、信号状态等
输出接口 4-20mA、继电器、OCT、RS232、RS485输出可选
输入接口 4-20mA模拟输入
其它功能 日、月、年累积器;上、断电管理功能;工作状态自诊断功能
通讯协议 MODBUS协议

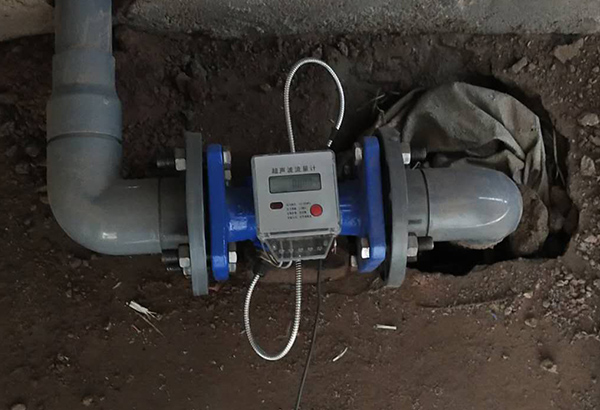

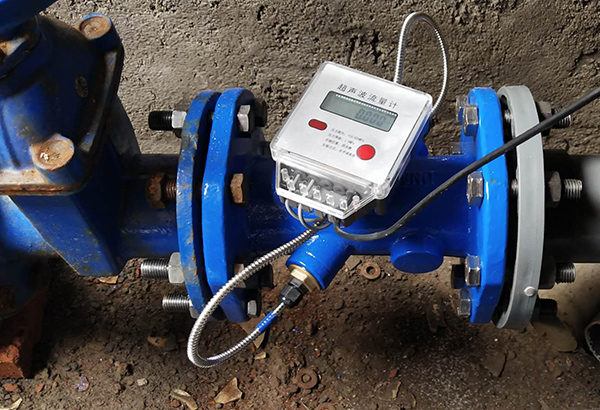

应用场景Application scenarios

  • 德州仁铭
  • 德州仁铭
